सिंहावलोकन
उष्मा का आदान प्रदान करने वाला(हीट एक्सचेंजर), ठंडे तरल उपकरण में गर्मी हस्तांतरण का गर्म तरल भाग है, जिसे हीट एक्सचेंजर्स के रूप में भी जाना जाता है। एक हीट एक्सचेंजर रसायन, पेट्रोलियम, बिजली, भोजन और कई अन्य औद्योगिक उत्पादन में एक महत्वपूर्ण स्थान रखता है, रासायनिक उत्पादन में इसके हीट एक्सचेंजर का उपयोग हीटर, कूलर, कंडेनसर, बाष्पीकरणकर्ता रीबॉयलर आदि के रूप में किया जा सकता है, जिसका व्यापक रूप से उपयोग किया जाता है।
वर्गीकरण
अलग-अलग मीडिया के लिए, अलग-अलग काम करने की स्थिति, अलग-अलग तापमान, हीट एक्सचेंजर के अलग-अलग दबाव, संरचना का प्रकार भी अलग-अलग होता है, हीट एक्सचेंजर्स का विशिष्ट वर्गीकरण इस प्रकार है:
1, गर्मी हस्तांतरण सिद्धांत के वर्गीकरण के अनुसार
अंतर-दीवार हीट एक्सचेंजर
अंतर-दीवार हीट एक्सचेंजर दीवार के प्रवाह द्वारा अलग किए गए स्थान में दो तरल पदार्थों के बीच एक तापमान अंतर है, दीवार की सतह में गर्मी संचालन और द्रव संवहन की दीवार के माध्यम से, दो तरल पदार्थों के बीच गर्मी हस्तांतरण होता है। शेल और ट्यूब, आवरण और अन्य प्रकार के हीट एक्सचेंजर्स हैं। वॉल-टू-वॉल हीट एक्सचेंजर वर्तमान में सबसे अधिक उपयोग किया जाता है।
थर्मल स्टोरेज हीट एक्सचेंजर्स
हीट स्टोरेज हीट एक्सचेंजर हीट स्टोरेज बॉडी द्वारा गठित ठोस सामग्री के माध्यम से, उच्च तापमान वाले तरल पदार्थ से कम तापमान वाले तरल पदार्थ तक गर्मी, एक निश्चित तापमान तक पहुंचने के लिए ठोस सामग्री के हीटिंग के माध्यम से पहले गर्म माध्यम, ठंडा माध्यम और फिर ठोस पदार्थ के माध्यम से गर्म किया जाता है, ताकि यह गर्मी हस्तांतरण के उद्देश्य को प्राप्त कर सके। हीट संचायक हीट एक्सचेंजर में एक रोटरी प्रकार, वाल्व स्विचिंग प्रकार आदि होता है।
द्रव से जुड़े अप्रत्यक्ष हीट एक्सचेंजर
द्रव से जुड़ा अप्रत्यक्ष हीट एक्सचेंजर एक हीट एक्सचेंजर है जिसमें दो सतह हीट एक्सचेंजर उनमें घूमने वाले हीट वाहक द्वारा जुड़े होते हैं, हीट वाहक उच्च तापमान वाले तरल हीट एक्सचेंजर और कम तापमान वाले तरल पदार्थ के बीच घूमता है, उच्च तापमान में गर्मी प्राप्त करता है। तापमान द्रव, और कम तापमान वाले तरल हीट एक्सचेंजर में कम तापमान वाले तरल पदार्थ में गर्मी जारी करना।
सीधे संपर्क हीट एक्सचेंजर्स
हाइब्रिड हीट एक्सचेंजर के रूप में भी जाना जाता है, इस प्रकार का हीट एक्सचेंजर एक उपकरण है जहां दो तरल पदार्थ सीधे संपर्क में आते हैं और हीट एक्सचेंज के लिए मिश्रित होते हैं, उदाहरण के लिए, एक ठंडे पानी का टॉवर, एक गैस कंडेनसर, आदि।
यौगिक हीट एक्सचेंजर
भाप और पानी की सतह प्रकार के अप्रत्यक्ष ताप विनिमय और पानी और पानी के प्रत्यक्ष मिश्रित प्रवाह ताप विनिमय का संयोजन दो प्रकार के ताप विनिमय उपकरण हैं। वाष्प-जल सतह प्रकार के अप्रत्यक्ष ताप अंतरण की तुलना में, उच्च ताप अंतरण दक्षता के साथ; उच्च स्थिरता और कम इकाई शोर की तुलना में वाष्प-जल प्रत्यक्ष मिश्रित गर्मी हस्तांतरण के साथ।
2, उपयोग के आधार पर वर्गीकरण
हीटर
हीटर को तरल पदार्थ को आवश्यक तापमान तक गर्म करना होता है, लेकिन चरण परिवर्तन में तरल पदार्थ का ताप नहीं होता है।
प्रीहीटर
प्रक्रिया संचालन के लिए मानक प्रक्रिया पैरामीटर प्रदान करने के लिए प्रीहीटर्स तरल पदार्थों को पहले से गर्म करते हैं।
सुपरहीटर
सुपरहीटर का उपयोग किसी तरल पदार्थ (गैस या भाप को संसाधित करना) को अत्यधिक गर्म अवस्था में गर्म करने के लिए किया जाता है।
बाष्पीकरण करनेवाला
बाष्पीकरणकर्ताओं का उपयोग तरल पदार्थों को क्वथनांक से ऊपर के तापमान पर गर्म करने के लिए किया जाता है ताकि तरल पदार्थ वाष्पित हो जाए और आम तौर पर चरण परिवर्तन हो।
3,संरचना द्वारा वर्गीकरण

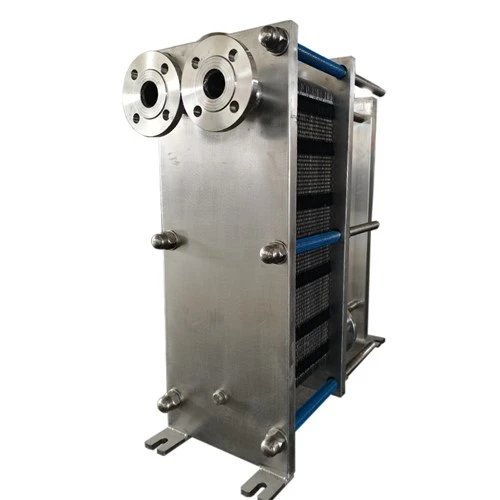

फ्लोटिंग हेड हीट एक्सचेंजर्स, फिक्स्ड ट्यूब प्लेट हीट एक्सचेंजर्स, यू-आकार की ट्यूब प्लेट हीट एक्सचेंजर्स, प्लेट हीट एक्सचेंजर्स आदि में विभाजित किया जा सकता है।
उद्योग की स्थिति
पेट्रोलियम, रसायन, प्रकाश उद्योग, फार्मास्युटिकल, ऊर्जा और अन्य औद्योगिक उत्पादन में हीट एक्सचेंजर्स का उपयोग अक्सर कम तापमान वाले तरल पदार्थ को गर्म करने या उच्च तापमान वाले तरल पदार्थ को ठंडा करने, भाप में तरल वाष्पीकरण, या तरल में भाप संघनन के लिए किया जाता है।
हीट एक्सचेंजर्स उपकरण की एक इकाई हो सकते हैं, जैसे हीटर, कूलर कंडेनसर, आदि; बल्कि अमोनिया संश्लेषण टॉवर हीट एक्सचेंजर्स जैसे उपकरण घटकों को भी संसाधित करते हैं। हीट एक्सचेंजर रासायनिक उत्पादन में उपकरण की एक महत्वपूर्ण इकाई है, आंकड़ों के अनुसार, हीट एक्सचेंजर का टन भार पूरी प्रक्रिया उपकरण का लगभग 20% है, कुछ 30% तक भी, इसलिए इसके महत्व की कल्पना की जा सकती है।
